帶式壓濾機結構及產品分析
2020-6-8
帶式壓濾機結構及產品分析：
隨著經濟的快速發展和科技水平的提高，給人們的帶來了物質上豐裕的同時，也給環境帶來了嚴重的污染，因此，在發展的過程中做好環保工作至關重要，國內的工廠產生的大量廢水廢渣需要高 效的環保設備在處理，帶式壓濾機便是其中之一，下面我們就來講解一下帶式壓濾機的結構。

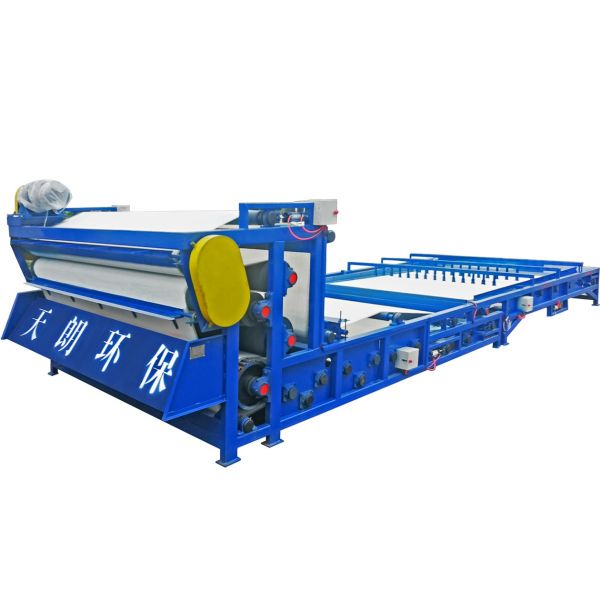

帶式過濾機主要由驅動裝置、機架、壓榨輥、上濾帶、下濾帶、濾帶張緊裝置、濾帶清洗裝置、卸料裝置、氣控系統、電氣控制系統等組成。
1、機架: 帶式壓榨過濾機架主要用來支撐及固定壓榨輥系及其它各部件.
2、壓榨輥系: 是由直徑由大到小順序排列的輥筒組成。污泥被上、下濾帶夾持，依次經過壓榨輥時，在濾帶張力作用下形成一由小到大的壓力梯度，使污泥在脫水過程中所受的壓榨力不斷增高，污泥中水份逐漸脫除。
3、重力區脫水裝置:主要由重力區托架、料槽組成。絮凝后的物料在重力區脫去大量水份，流動性變差，為以后的擠壓脫水創造條件。
4、楔形區脫水裝置:由上下濾帶所形成的楔形區對所夾持物料施加擠壓力，進行預壓脫水，以滿足壓榨脫水段對物料含液量及流動性的要求。
5、濾帶: 是帶式壓榨過濾機的主要組成部分，污泥的固相與液相的分離過程均以上、下濾帶為過濾介質，在上、下濾帶張緊力作用下繞過壓榨輥而獲得去除物料水分所需壓榨力。
6、濾帶調整裝置: 由執行部件:氣缸、調整輥信號反氣壓、電氣系統組成。其作用是調整由于濾帶張力不均、輥筒安裝誤差、加料不均等多種原因所造成的濾帶跑偏，從而保證帶式壓榨過濾機的連續性和穩定性。
7、濾帶清洗裝置:由噴淋器、清洗水接液盒和清洗罩等組成。當濾帶行走時，連續經過清洗裝置，受噴淋器噴出的壓力水沖擊，殘留在濾帶上的物料在壓力水作用下與濾帶脫離，使濾帶再生，為下一個脫水過程做準備。
8、濾帶張緊裝置: 由張緊缸、張緊輥及同步機構組成，其作用是將濾帶張緊，并為壓榨脫水的壓榨力的生產提供必要的張力條件，其張力大小的調節可通過調節氣壓系統的張緊缸的氣壓來實現。
9、卸料裝置:由刮板、叨架、卸料輥等組成，其作用是將脫水后的濾餅與濾帶剝離，達到卸料的目的。
10、傳動裝置:由電機、減速機、齒輪傳動機構等組成，它是濾帶行走的動力來源，并能夠通過調節減速機轉速，滿足工藝上不同帶速的要求。
11、氣壓系統:該系統主要是由動力源(儲氣罐、電機、氣泵等)，執行元器件(氣缸)及氣壓控制元件(包括壓力繼電器、壓力流量及方向控制閥)等組成。通過氣壓控制元件，控制空氣壓力，流量及方向，保證氣壓執行元件具有一定的推力和速度，并按預定程序正常地進行工作。是完成濾帶張緊、調整操作的動力來源。
